    什么是屏蔽泵?其分类和用途是什么?

    发布日期:2014-05-17

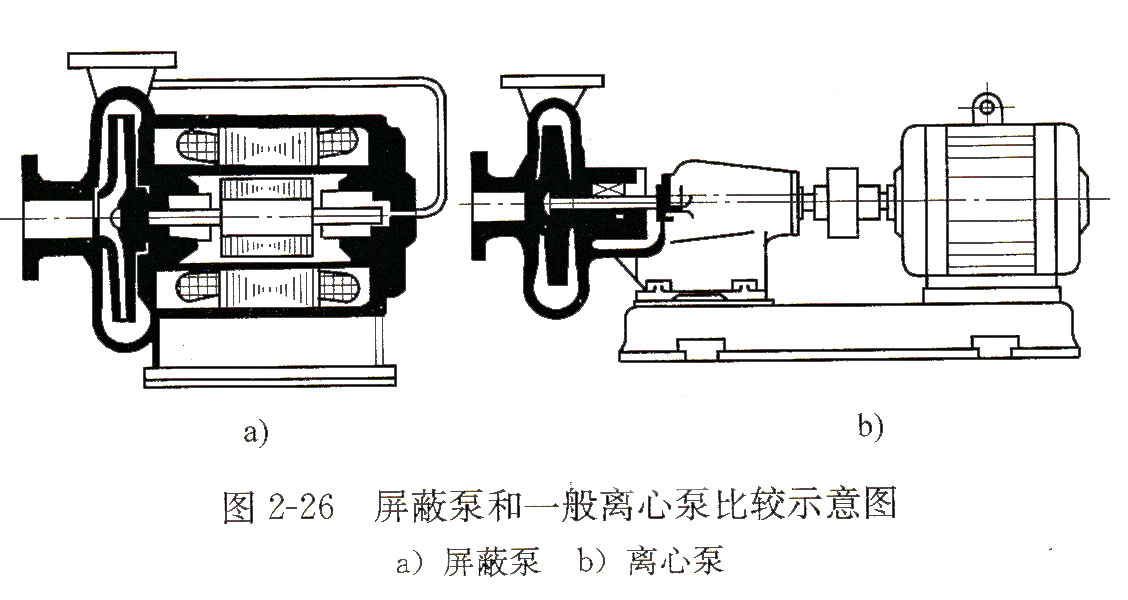

    屏蔽泵又叫无填料泵。它是将叶轮与电动机的转子联成一体浸没在被输送的液体中,不像一般离心泵大多通过联轴器与电动机联结。它们封闭在同一壳体内,不需要填料或机械密封,从根本上消除了液体的外漏。为了防止输送液体与电气部分接触,电动机的定子和转子用非磁性金属薄壁圆筒(屏蔽套)与液体隔离。这就是屏蔽泵和一般离心泵根本不同之处,如图2-26所示。这种泵所用的电动机实际上是属于半开式潜水电动机。

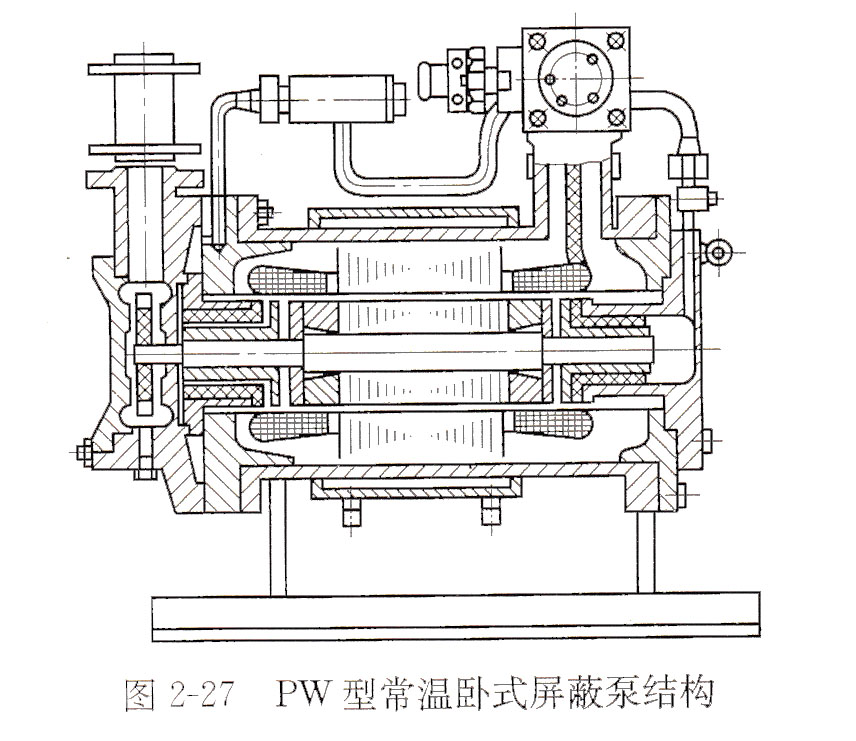

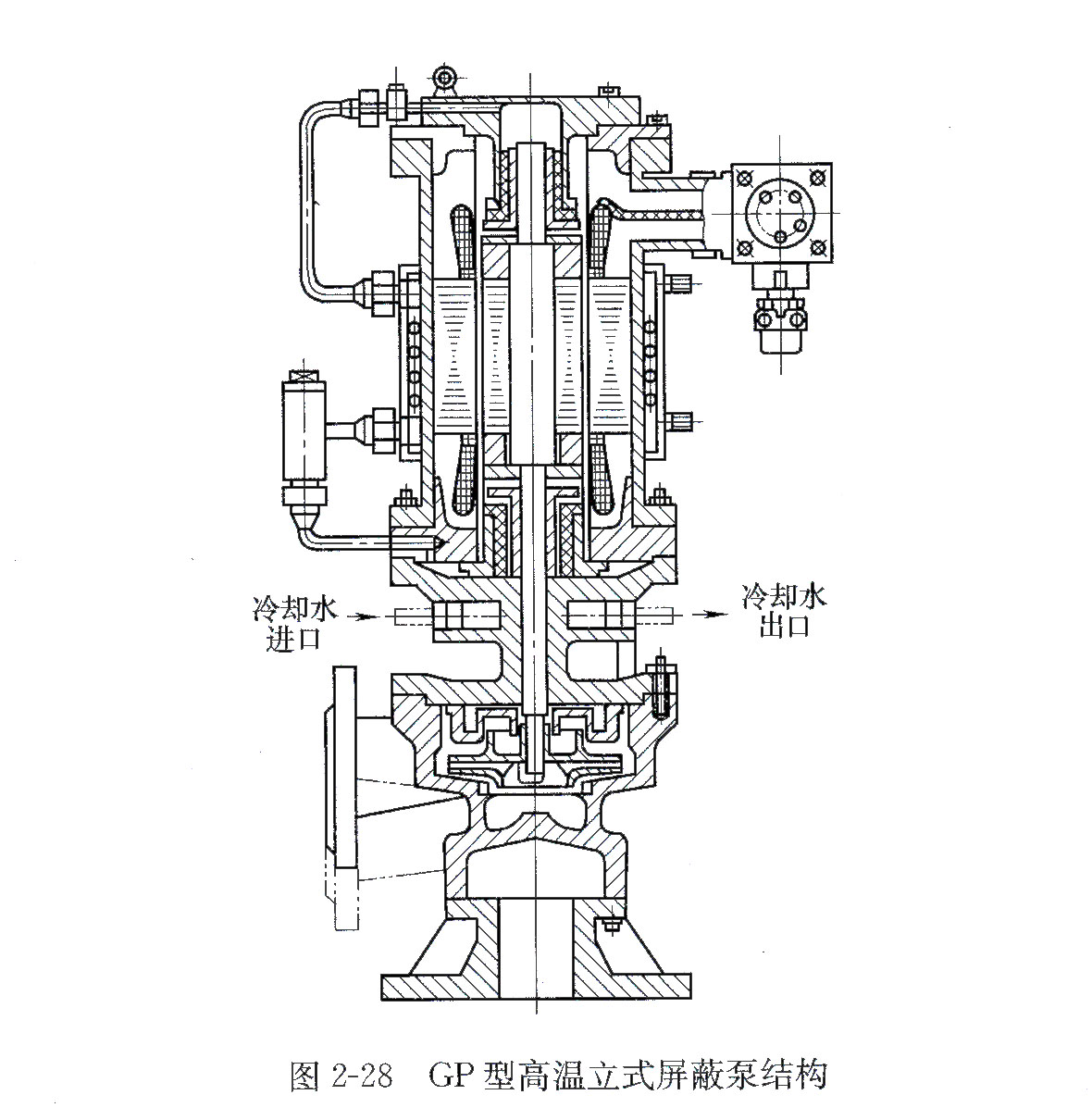

    屏蔽泵的种类较多,按它的工作叶轮形式分,有离心式的和旋涡式的等;按它的工作叶轮的数量分,有单级的和多级的;按它的电动机与泵轴的布置形式分,有卧式的和立式的。化工用屏蔽泵如图2-27、2-28所示。



    屏蔽泵适用于输送腐蚀性、易燃易爆、剧毒、有放射性的及极为贵重的液体。同时还适宜输送高压、高温、低温和高熔点等液体。由于屏蔽泵可以保证绝对不泄露,所以在国防、化工、石油等部门中得到广泛的应用。

    屏蔽泵出现于20世纪30年代,在国外它的产量约占化工泵(耐腐蚀泵)总产量的20%以上,许多国家都有系列产品。
