什么是刮片泵?其工作原理与结构

发布日期:2014-05-19

刮片式真空泵(又称滑片泵)也是一种使用较多的引水泵,属容积泵。根据其转子在旋转一周过程中每一泵腔完成的吸、排气次数是一次还是两次,可分为单作用刮片泵和双作用刮片泵,在消防车上常用的是单作用刮片泵。

刮片泵是车用消防泵中常用的一种引水装置(如采用美国大力泵的消防车),通常使用电机或车上发动机作为动力源带动引水泵工作,刮片泵工作平稳、噪音小,适用于长时间高真空工作环境。

一、单作用刮片泵

(一)单作用刮片泵工作原理

刮片泵的转子偏心的装在壳体内,转子转动时产生离心力,在该离心力作用下,分布在转子滑槽内的叶片向外滑动,并与泵壳体内表面接触,把转子与壳体之间分隔成许多小空间,具有吸排气作用,其工作原理如图3-6所示。

当偏心转子旋转时,滑片在离心力与弹簧力(也可不用弹簧)的作用下紧贴泵壳体内壁滑动,吸气室的容积逐渐扩大,空气被不断吸入,直到滑片转到竖直位置后吸气结束,吸入的空气被隔离,转子继续旋转,被隔离空气逐渐被压缩,压力增高,当压力超过排气阀上的压力时,空气顶开阀门,排出泵外。

刮片泵吸气口与水泵及吸水管连通,从而排出水泵及吸水管内空气,使水泵内形成了一定的真空度,水源的水在大气压力的作用下进入水泵,完成整个引水工作。当水泵出口达到一定压力后,自动或手动脱开刮片泵即可。

排气量计算公式为:Q=π(D2-d2)ZnLKυ/240(m3/s)

      D—泵腔直径m

      d—转子直径m

      Z—滑片数

      n—泵转速rpm

      L—滑片长度m

      Kυ—泵腔容积利用系数

(二)单作用刮片泵的结构

刮片泵由泵壳体、转子、滑片、泵轴、轴承等组成,转子上有若干滑槽,滑片装在槽中,滑片与槽之间有一定间隙,转子由电机或车上发动机带动,开始引水后,刮片泵开始工作,直到刮片泵引上水后脱开,如图3-7所示。

在消防车上,把空气吸入口与消防泵吸水管连接,并在中间加截止阀。当需要引水时,接通引水泵电源,使引水泵工作,消防泵吸水管内达到一定真空度后,水源水在外界大气压作用下,进入消防泵,完成引水过程。当消防泵出口达到一定压力后,压力开关断开,引水泵停止工作,同时关闭引水截止阀,引水泵也可手动脱开。

此结构的引水泵用于美国大力公司等公司生产的单级中低压车用消防泵中,其引水泵由电机驱动,脱开用压力开关断电。下面以美国大力电动真空泵为例介绍,大力电动真空泵利用底盘直流电源驱动真空泵上的直流电机,电机带动偏心滑片式真空泵,通过真空泵转子与滑片形成密闭空间的体积变化将水泵内腔及水泵吸水管路中的空气抽出,从而达到水泵引水的目的。常用型号有AP00950-12VDC、AP00951-24VDC直流电动滑片真空泵两种。两种真空泵的结构和性能基本相同,电动机的工作电压分别为12V和24V。

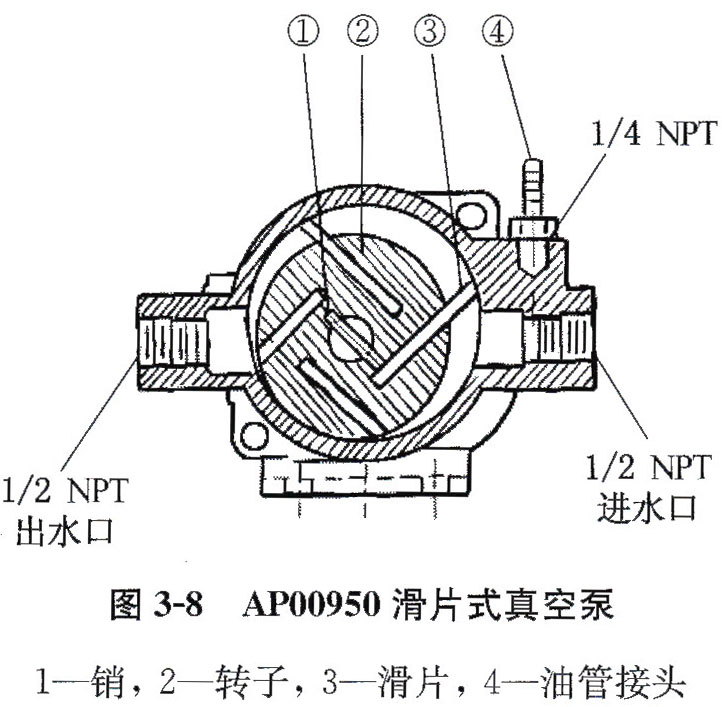

1、结构主要由直流电机总成、真空泵总成和控制系统等组成,真空泵总成由真空泵、引水阀门、油箱和输油管组成,其结构如图3-8所示。
