多级离心泵主要零部件

发布日期:2014-04-22

一、叶轮

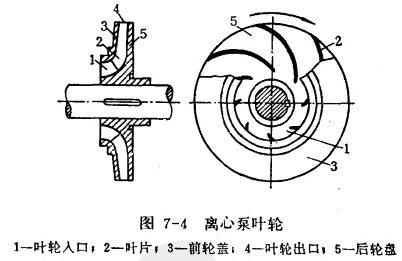

图7-4为离心泵的叶轮,它由前轮盖3、后轮盘5及叶片2组成。叶片把前轮盖与后轮盘连接起来构成若干彼此分开的弯曲叶道。水由叶轮入口1进入,经过叶道而流出叶轮出口4。水经过叶道时,叶片对水作功,因而水的能量增加。单位重量的水经过泵增加的能量叫泵之扬程。叶轮作用就是产生扬程。

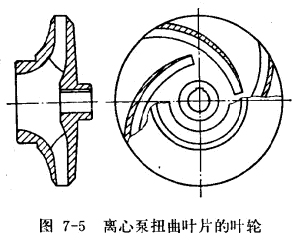

图7-5为扭曲叶片的叶轮示意图。D型泵叶轮的叶片是扭曲的。当泵在额定工作点运转时,水在扭曲叶片的叶轮内流动损失较小,从而可提高叶轮的效率。



二、导向器

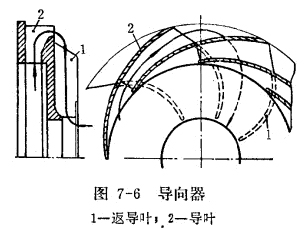

图7-6为导向器,它由导叶2和返导叶1组成。导叶的叶片2是扭曲形的,返导叶1的叶片是圆弧形的。这种结构比较完善,水在其中的流动损失较小。导向器是固定不动的,其作用是将叶轮流出的高速水流进行减速增压(动压转变为静压),把水流从上一级叶轮出口平缓地引向下一级叶轮的进口。



三、进水段

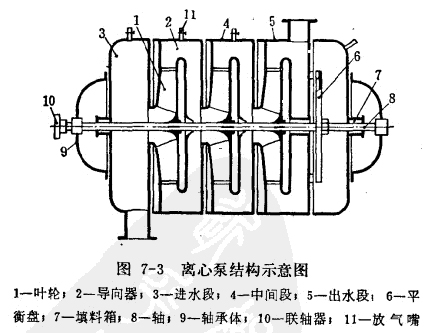

图7-3中的3为进水段,其作用是把从吸水接管进来的水流轴向地引入第一级叶轮的入口。



图7-3中的4为中间段。导向器、密封环均固定在中间段上。泵的级数越多,则中间段的数目也就越多。

五、出水段

图7-3中的5为出水段。泵最后一级叶轮出来的水流进入蜗形壳或环形室。蜗形壳或环形室作用是收集水流(从最后一级叶轮出来的水流)并使水流平缓地流向排水管中去。

六、填料箱

泵轴伸出泵壳处装有填料箱作为密封之用。图7-3中的7是泵出水段的填料箱,其作用是防止压力水的漏出而影响泵正常运转。在泵之进水侧的填料箱是防止空气的进入。

七、轴及轴承体

泵之各级叶轮、平衡盘及联轴器串在一根轴上,原动机(如电动机)通过泵轴带动泵的整个转子旋转。轴承体起着支承整个转子的作用。
