    单级双吸离心泵结构与特点

    发布日期:2014-04-25

    单级双吸离心泵应用也很广泛。我国常用的单级双吸离心泵的性能范围,流量一般为90-28600米3/时,扬程为10-140米水柱。

    按泵轴的安装位置不同,单级双吸离心泵有卧式和立式两种,卧式单级双吸离心泵结构如图1一8。采用双吸式叶轮,相当于两个单吸叶轮背靠背地装在同一根轴上并联工作,所以这种泵的流量比较大。叶轮形状对称,两侧轴向力互相抵消,不需要平衡装置。泵体是水平中开剖分的。泵的吸入室一般都采用半蜗壳形的。泵盖以销定位,用螺栓固定在泵体上,两者共同形成叶轮的工作室。泵的吸入口和排出口均铸在泵休上,成水平方向与泵轴垂直,其吸入口则是两侧吸入室公用。泵体和叶轮两侧都装有密封环,泵体两侧都有轴封装置。有的在泵盖上设两根引水管,将压力水引入填料室以进行水封。泵轴曲两端支承。大泵一般采用滑动轴承,小泵采用滚动轴承。



    单级双吸离心泵的最大特点是流量大,由于叶轮对称布置,需设轴向力平衡装置。检修时只要打开上泵盖,不必拆动电机及泵的外管路,故检修很方便。但是,单级双吸离心泵泵体结构比较复杂,因而铸造较困难。

    我国这种泵目前有两种型式,即sh型和s型两种。此两种泵主要区别在于压水室的形式不同。s型泵的压水室采用矩形结抅,故使结构简化,铸造方便;由于表面铸造质量提高,一般效率还有提高,故目前有S型泵取代Sh型泵的趋势。

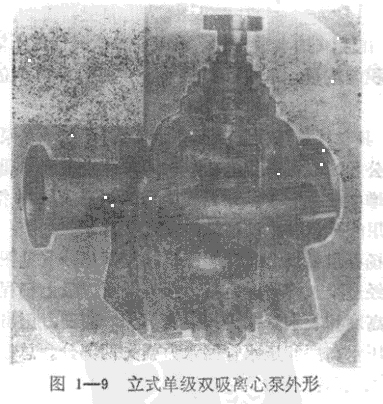

    立式单级双吸离心泵是卧式泵的一种变种。泵轴立式安装,除上下两轴承体内装有向心球轴承外,上端轴承体内还装有止推球轴承,以承受泵的轴向推力及转动部分的重量。立式泵可使泵房平面面积减小,布置紧凑;但安装维护不如卧式方便,其外形如图1-9。
